遊标卡尺的計量知識

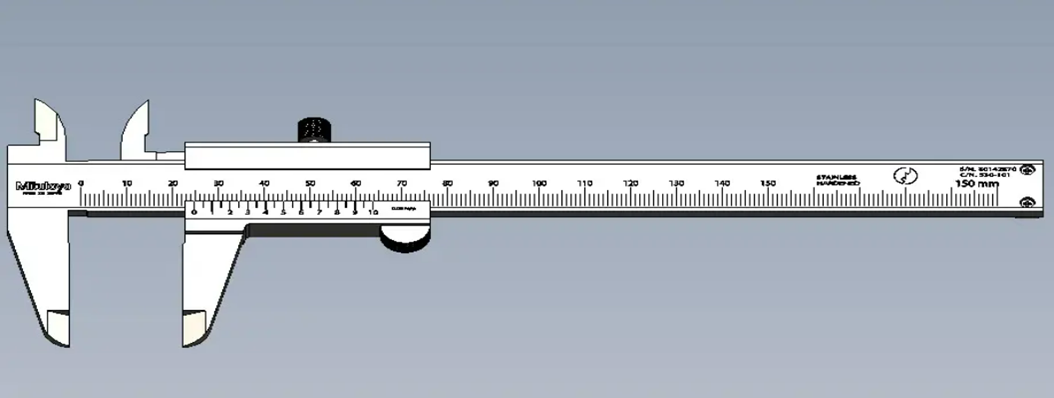

卡尺按結構分爲遊标卡尺、數顯卡尺、帶表卡尺、I型深度卡尺。遊标卡尺，是一種測量長度、内外徑、深度的量具。在測量中用得很多，如圖所示。如果按遊标的分度值來分類，普通遊标卡尺可分爲0.02mm、0.05mm、0.1mm三種。
1
結構

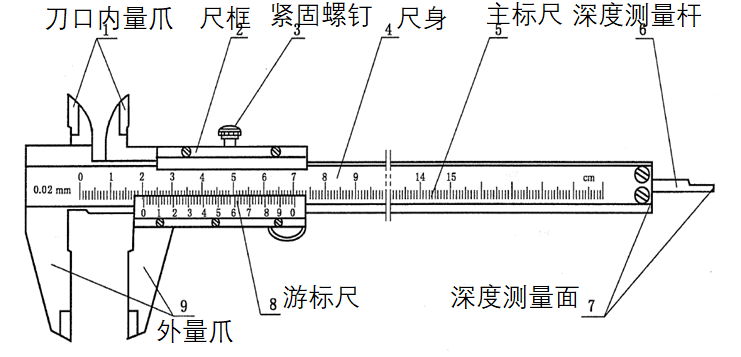

圖丨帶刀口内量爪遊标卡尺
2
讀數方法
讀數三步曲：（以分度值0.02mm爲例）
1
讀整數
先讀出遊标零線左面的第一條尺身刻線的整數尺寸。
2
讀小數
再讀出主尺刻線與遊标刻線對正位置時的小數尺寸（可理解爲遊标每條刻線代表0.02mm，數出遊标刻線從零線到遊标刻線與主尺刻線對齊共有格數，用格數乘以0.02mm即爲遊标數值）。
3
相加
将整數數值與小數數值相加，就是被測部件的尺寸。
3
注意事項
•遊标卡尺是比較精密的測量工具，要輕拿輕放，不得碰撞或跌落地下。使用時不要用來測量粗糙的物體，以免損壞量爪，避免與刃具放在一起，以免刃具劃傷遊标卡尺的表面，不使用時應置于幹燥中性的地方，遠離酸堿性物質，防止鏽蝕。
•測量前應把卡尺揩幹淨，檢查卡尺的兩個測量面和測量刃口是否平直無損，把兩個量爪緊密貼合時，應無明顯的間隙，同時遊标和主尺的零位刻線要相互對準。這個過程稱爲校對遊标卡尺的零位。
•移動尺框時，活動要自如，不應有過松或過緊，更不能有晃動現象。用固定螺釘固定尺框時，卡尺的讀數不應有所改變。在移動尺框時，不要忘記松開固定螺釘，亦不宜過松以免掉了。
•用遊标卡尺測量零件時，不允許過分地施加壓力，所用壓力應使兩個量爪剛好接觸零件表面。如果測量壓力過大，不但會使量爪彎曲或磨損，且量爪在壓力作用下産生彈性變形，使測量得的尺寸不準确(外尺寸小于實際尺寸，内尺寸大于實際尺寸)。
•在遊标卡尺上讀數時，應把卡尺水平的拿着，朝着亮光的方向，使人的視線盡可能和卡尺的刻線表面垂直，以免由于視線的歪斜造成讀數誤差。
•爲了獲得正确的測量結果，可以多測量幾次。即在零件的同一截面上的不同方向進行測量。對于較長零件，則應當在全長的各個部位進行測量，從而獲得一個比較正确的測量結果。
4
維護保養
•不允許把卡尺的兩個測量爪當作螺釘扳手用，或把測量爪的尖端用作劃線工具、規等。
•不準把卡尺代替卡鉗、卡闆等，在被測件上來回推拉。
•移動卡尺的尺框和微動裝置時，不要忘記松開緊固螺釘；但也不要松得過量，以免螺釘脫落丢失。
•測量結束要把卡尺平放，尤其是大尺寸的卡尺更應注意，否則尺身會彎曲變形。
•帶深度尺的遊标卡尺，用完後要把測量爪合攏，否則較細的深度尺露在外邊易變形甚至折斷。
•卡尺使用完畢，要擦淨上油，放到卡尺盒内，注意不要鏽蝕或弄髒。
